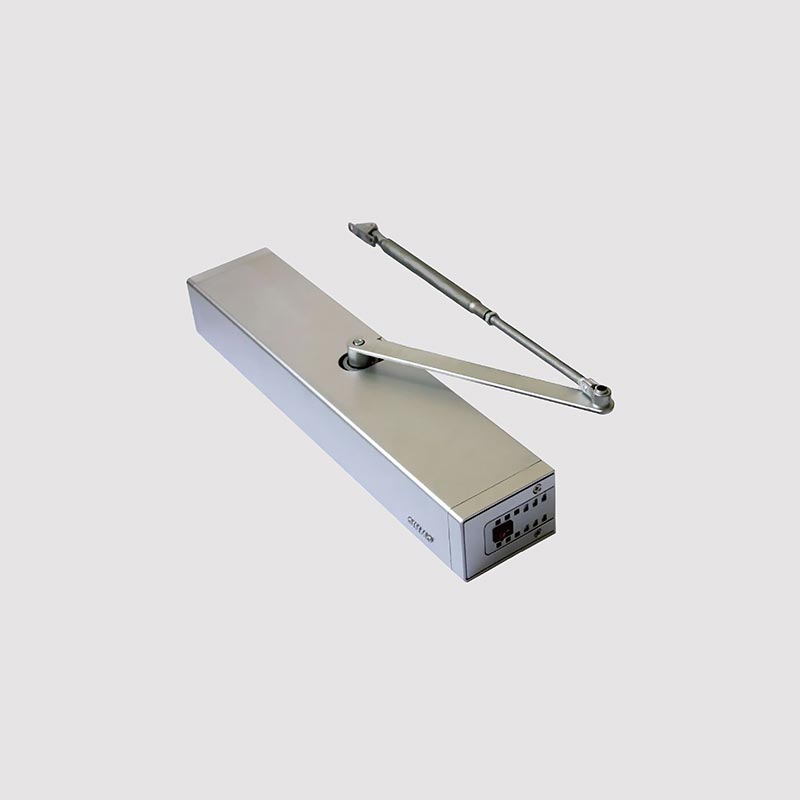

300 кг Автомат дүүжин машин

OWNIC нь Хятад улсад төвтэй, өндөр чанартай 300 кг жинтэй автомат дүүжин машин нийлүүлэх чадвартай үйлдвэрлэгч юм. 150 кг жинтэй загвартай харьцуулахад энэ дүүжин хаалганы оператор нь салхины эсэргүүцэл, өндөр давтамжийн ажиллагаа, өндөр эргүүлэх моментийн удирдлагын хувьд дээд зэргийн гүйцэтгэлийг санал болгодог бөгөөд энэ нь үйлдвэрлэлийн хаалганы системд нэн тохиромжтой.

Техникийн өгөгдөл:

300 кг жинтэй автомат дүүжин машин хэрхэн ажилладаг вэ?

1. Гох дохио: Хэт улаан туяаны эсвэл богино долгионы мэдрэгч, гарын авлагын товчлуур, хандалтын хяналтын систем гэх мэт янз бүрийн аргаар хаалга онгойлгох боломжтой.

2. Удирдлагын системийн боловсруулалт: Дохио хүлээн авмагц хянагч оролтыг үнэлж, нээх нөхцөл хангагдсан эсэхийг шалгаж, хөтөчийн системийг идэвхжүүлэх команд өгнө.

3. Хөдөлгүүрээр ажилладаг механик гар: Өндөр хүчин чадалтай мотор нь тогтвортой эргүүлэх хүчийг гаргахын тулд багасгах механизмыг ашиглан механик гар буюу холболтын системийг хөдөлгөдөг.

4. Хаалга онгойлгох үйл явц: Механик гар нь хаалгыг түлхэж нугасныхаа эргэн тойронд эргүүлж, урьдчилан тохируулсан өнцгөөр нээгдэнэ. Энэ процесс нь гэнэтийн цочролоос урьдчилан сэргийлэх "зөөлөн эхлүүлэх" механизмыг ашигладаг бөгөөд 300 кг жинтэй хаалга хүртэл жигд нээгддэг.

5. Нээлттэй төлөвийг барих: Хаалга нь тодорхой хугацаанд нээлттэй байрлалд байх бөгөөд үүнийг тохируулах боломжтой.

6. Автомат хаах үйл явц: Удирдлагын систем нь хаалгыг хаах тушаалыг гаргадаг; мотор чиглэлээ эргүүлж, хаалгыг цохих, цохихоос сэргийлж удаан хаагдах ба ингэснээр хүнд хаалгатай байсан ч аюулгүй ажиллагааг хангана.

300 кг жинтэй автомат дүүжин хаалганы операторыг суурилуулах ямар аргууд байдаг вэ?

Хүнд хаалганы хавтанг жолоодоход тавигдах тусгай шаардлагуудын улмаас 300 кг-ийн автомат дүүжин хаалганы оператор нь угсралтын бүтэц, ачааллын хуваарилалт, орон зайн зохион байгуулалтад өндөр шаардлага тавьдаг. Суурилуулалтын гурван үндсэн арга байдаг бөгөөд тус бүр нь өөр өөр архитектурын нөхцөл, хаалганы төрөл, дизайны шаардлагад тохирсон байдаг; төслийн хэлэлцүүлгийн үе шатанд бид таны нөхцөл байдалд дүн шинжилгээ хийж, тохирсон зөвлөмжийг өгөх болно.

I. Дээд талд суурилуулсан холболтын төрөл

Дүүжин хаалганы операторуудын хувьд энэ нь хамгийн түгээмэл бөгөөд уян хатан суулгах арга юм. Үндсэн моторын хэсэг нь хаалганы толгойн дээр шууд хана эсвэл дам нуруун дээр суурилагдсан. Өндөр бат бэх холболтын гар нь нэг төгсгөлд моторын гаралтын босоо амтай холбогддог бол нөгөө үзүүр нь хаалганы навчны дээд хэсэгт нугастай байдаг. Хаалганы навч нь анхны нугасны эргэн тойронд эргэлдэж, одоо байгаа хаалганы эргэлтийг солих шаардлагагүй болно.

Давуу тал:

Засвар хийхэд ээлтэй: Шалыг өөрчлөх шаардлагагүй тул одоо байгаа барилгуудыг шинэчлэхэд тохиромжтой.

Засвар үйлчилгээ хялбар: Үндсэн хэсэг нь ил гарсан тул хаалгыг салгахгүйгээр шалгаж, засварлах боломжтой.

Бага зардал: Суулгасан бүрэлдэхүүн хэсэг эсвэл барилгын инженерийн нарийн төвөгтэй ажил шаарддаггүй.

Суурилуулалтын шаардлага:

Хаалганы дээд хэсгийг цул бетон эсвэл гангаар хийсэн байх ёстой; хөнгөн царигийн ган хүрээ хийхийг хатуу хориглоно. Тулгар зай нь ≥ 2100 мм байх ёстой бөгөөд хаалганы навчны дээд хэсэгт холбох гарыг суурилуулах нүхийг урьдчилан өрөмдсөн байх ёстой.

II. Дээд талд суурилуулсан араагаар хөтлөх төрөл

Хэрэв таны төсөл өндөр нарийвчлал эсвэл өндөр түвшний битүүмжлэл шаарддаг бол бид уг суулгах аргыг санал болгож болно. Мотор ба багасгах хурдны хайрцгийг дээд эргэлтийн угсралтад нэгтгэсэн. Хаалганы навчийг дээд ба доод эргэлтийн залгуурт суурилуулсан тусгай даацын нугасаар суурилуулсан; мотор нь дээд тэнхлэгийг шууд хөдөлгөж, ингэснээр хаалганы навчийг бүхэлд нь эргүүлнэ.

Давуу тал:

Гөлгөр ажиллагаа: Савлуургүй холболтын гар нь хаалганы навчийг тогтвортой, ганхахаас хамгаална.

Маш сайн битүүмжлэл: Цэвэр өрөө, лабораторид ихэвчлэн ашиглагддаг; лацдан холболтын туузтай хослуулсан тохиолдолд битүүмжлэлийн өндөр түвшинд хүрдэг.

Гоо зүйн энгийн байдал: Гараа ил гаргахгүй байх нь илүү цэвэр, илүү оновчтой харагдах байдлыг бий болгодог.

Дээд зэргийн ачааллын хуваарилалт: Хаалганы жинг дээд ба доод тэнхлэгт хувааж, нугасны ашиглалтын хугацааг уртасгадаг.

Суурилуулалтын шаардлага:

Шинэ хаалганы нээлхийг барих эсвэл одоо байгаа нээлхийн бүтцийн шинэчлэлийг хийх шаардлагатай. Доод тэнхлэгийн залгуурын суурь хавтанг шалан дээр суулгасан байх ёстой бөгөөд дээд байгууламжид даацын ган хавтанг суулгасан байх ёстой. Хаалганы навч нь өөрөө дээд тэнхлэгийн босоо амыг байрлуулахын тулд тусгайлан зүсэгдсэн төв нээлхийг шаарддаг. Энэ аргыг одоо байгаа барилга байгууламжтай холбоотой засварын ажилд болгоомжтой хандах хэрэгтэй бөгөөд ийм тохиолдолд хэрэглэхийг зөвлөдөггүй.

III. Газар доорх гидравлик систем

Энэ нь дээд зэргийн бүтцийн элементүүдгүй өндөр чанартай арилжааны орчин, орчинд зориулагдсан далд шийдэл юм. Гидравлик цилиндр ба мотор нь газарт суулгагдсан орон сууцанд нэгдсэн; түлхэх бариул нь шалнаас дээш сунаж хаалганы навчны доод ирмэгтэй холбогдож, хаалгыг онгойлгохдоо сууринаас гадагш эргүүлэхэд хүргэдэг.

Давуу тал:

Бүрэн далд: Дээд талд харагдахуйц тоног төхөөрөмж байхгүй тул барилгын фасадны гоо зүйн бүрэн бүтэн байдлыг хадгална.

Цацраггүй байгууламжид тохиромжтой: Шилэн хөшигний хана эсвэл дүүжин гипсэн хавтангийн таазтай орон зайд тохиромжтой.

Сайжруулсан мэдрэмж: Тансаг зэрэглэлийн жижиглэн худалдааны дэлгүүр, музей, хувийн вилла руу ороход ихэвчлэн ёслолын үр нөлөөг бий болгоход ашигладаг.

Суурилуулалтын шаардлага:

Газрын гадаргуу нь суваг шуудуу, угсралтын өмнөх ажлыг шаарддаг; дууссан гадаргуу нь ус хуримтлуулах зэврэлтээс урьдчилан сэргийлэхийн тулд ус үл нэвтрэх эмчилгээ хийлгэх ёстой. Алдаа гарсан тохиолдолд засвар үйлчилгээ хийхийн тулд нэвтрэх тагийг өргөх шаардлагатай бөгөөд энэ нь харьцангуй тохиромжгүй байдаг. Цаашилбал, энэ систем нь шалны тэгш байдал, тэгш байдлын талаар хатуу шаардлага тавьдаг. Хэрэв таны төсөл гоо зүйн тал дээр онцгой ач холбогдол өгч байгаа бол талбайн нөхцөл нь нийцэж байгаа тохиолдолд уг суулгах арга нь маш сайн сонголт болно.

Түгээмэл асуултууд

А: 300 кг дүүжин хаалганы оператор болон 150 кг загварын хооронд ажиллах зарчмын үндсэн ялгаа нь юу вэ?

Х: Үйл ажиллагааны үндсэн логик нь адилхан; гэхдээ техник хангамжийн илүүдэл нь ихээхэн ялгаатай.

Мотор: 300 кг жинтэй автомат дүүжин хаалганы операторын мотор нь илүү их хүч гаралт, зузаан дулаан шингээгчтэй.

Арааны материал: 300 кг жинтэй нэгж нь огтлох асар их хүчийг тэсвэрлэхийн тулд бүхэлдээ гангаар нарийн боловсруулсан араа шаарддаг.

Хаврын бат бөх байдал: Хаалга хаах функцээр тоноглогдсон үед 300 кг дүүжин хаалганы операторын дотоод буцах пүршний даралт нь стандарт нэгжүүдээс 2-3 дахин их байдаг.

А: 300 кг дүүжин хаалганы операторын нээлтийн хурд яагаад харьцангуй удаан харагдаж байна вэ?

Х: Энэ нь физик кинетик энергийн менежменттэй холбоотой; хэрвээ 300 кг жинтэй хаалга хэт хурдан хөдөлвөл түүний үүсгэсэн кинетик энерги нь аюулгүй байдалд ихээхэн аюул учруулах болно.

Хүнд даацын нэгжүүд нь өндөр хурдтай байхаас илүү өндөр эргэлтийн үед тогтвортой ажиллахыг чухалчилдаг бөгөөд хаалганы зорчих үед ямар ч үед агшин зуур зогсох чадварыг баталгаажуулдаг.
